Je viens de finir la construction de mon câble !!! Ouff il était temps (depuis 2 ans :-)). Le schéma que j'ai récupéré sur gsm-câbles (je crois je ne ne sais plus) et qui est en premier dans la liste marche parfaitement, aussi bien en MBUS qu'en FBUS, j'ai utilisé un MAX 232 (le MAX 3232 est quasi introuvable) a moins de commander un échantillon chez le fabricant (délais 2 à 3 semaines d'attentes mais a marche, sauf que je n'ais pas pus attendre et j'ai acheté un 232). Pour une utilisation correct de votre câble je vous conseil:

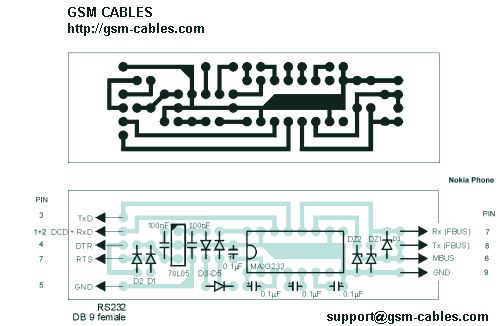

SCHEMATICS FOR DAU-9P (MBUS)

There are two versions, one version which works with I.C. MAX3232, and another one which works with MAX232. Both versions work for Nokia Data Suite (DAU-9P) and Wintesla (M2Bus).

All interface is powered by RTS and DTR signals. D1 and D2 is recommended in Shottky design since lower dropout. The voltage regulation (which should be 3.3V) is here done by 5V regulator with diodes D3 - D5 on which is drop about 1.8V, so final voltage is 3.2V, on diode is drop about 0.6V, so before regulator it may be 4.4V, after regulator about 4.1V, drop on D3 - D5 diodes is about 1.8V and in this case voltage can be 2.3V) - it can be wrong (I tested MAX3232 works fine on voltage 2.0V), but amperage of COM port will be unnecessarily bigger. Zener diodes DZ1 and DZ2 are VERY important to safety of Your phone. Normally are values of log. 1 about 3.3V and little overcross of this value can damage the phone - so power blast at turning on computer or connecting interface into computer. DZ1 and DZ2 diodes cuts-down this voltage to 2.7V - it is enough to log. 1 and it is hardly under maximal voltage value. In all, it is standard wiring of MAX232. Pins No.8 (R2IN) and No.9 (T2IN) You needn't to connect to ground.

If you use a MAX232 is necesary use a 1k ressistor to reduce voltage at PIN 10 from I.C. so we guaratee a correct voltage at Tx for the phone and it's not necesary 4007 diodes because Max232 work at 5V.

To use MBus interface we need only add a 4148 diode between RX and TX and get a new câble from RX to connect it to PIN 6 in phone connector.

To get phone connector use a handsfree portatil (not nokia original, because it's too expensive) and cut connector. Be sure that it's not thermo-sealed and it uses all pins.

I recommend you to use Max3232 version, because using Max232 comunication with phone using FBUS (Data Suite) sometimes may be failed.

Component list:



MAX232 version:

MAX3232 version:

Pinout:

  1. Charger input voltage
  2. Charger control PWM
  3. Mic input
  4. Signal ground
  5. Ear output
  6. MBUS 9600 bit/seg.
  7. FBUS-> RX
  8. FBUS->TX
  9. Ground

61XX Serial câble
Build you own Nokia data suite câble..

First See Schematics

DESCRIPTION

The câble consists of four parts, the RS232 (DB9 Serial) connector, the 3.3volt power supply, the MAX 3232 IC and the phone connector.

The RS232 end supplies 12v via pins 4 and 7, through 2 (DI, D2) Schottky barrier diodes to a low power (500ma) 5 volt regulator, the 5v output goes through 3 diodes (D3, D4, D5), each of these diodes drops the voltage by 0.6v, so that about 3.3v is delivered to the MAX3232.

The MAX3232 is a 3volt version of the popular MAX232 TTL to RS232 convertor IC, that is used by a number of manufacturers for their interface câbles. The 2V7 Zenner diodes hold the TX and RX date lines to the phone at a safe maximum limit of 2.7volts. Note that the capacitor on pin 6 of the IC has it's +ve lead to ground.

The hardest part to get hold of might be the phone connector, you might have to utilise a hands free connector..

NOTES

In practice the diodes D1 and D2 can be general purpose 1N4148 diodes, and D3, D4 and D5 can be 1N4001 diodes. The circuit should be built as shown. Be sure to check all solder joints and the orientation of components.

The above information should be more than enough for the electronic hobbyist to construct a working câble. If you find that it does not make much sense to you DO NOT ATTEMPT TO BUILD THE câble, it might save the life of your phone! As I say there should be more than enough information, DO NOT ask me for more!


Source:
mobil.cz

câble Schematics for Wintesla and Winlock (M2BUS)
Download M2BUS câble Schematics for using Winlock and Wintesla programs etc.
PIN Outs

Pin-Outs: Bottom view, keyboard up, counting from the left

V V 1 2 3 4 5 6 V
(o) | | [= = = = = =] | |
7 8 9 10 11 12


1 - VIN CHARGER INPUT VOLTAGE 8.4V 0.8A
2 - CHRG CTRL CHARGER CONTROL PWM 32Khz
3 - XMIC MIC INPUT 60mV - 1V
4 - SGND SIGNAL GROUND
5 - XEAR EAR OUTPUT 80mV - 1V
6 - MBUS 9600 B/S
7 - FBUS_RX 9.6 - 230.4 KB/S
8 - FBUS_TX 9.6 - 230.4 KB/S
9 - L_GND CHARGER / LOGIC GND


Cavo fbus/mbus IKONA - Cavo fbus/mbus
Esistono varie versioni del cavo di interfaccia tra PC e telefoni Nokia. La I distinzione è in:
  • FBUS: Permette di modificare logo dell'operatore, icone gruppi chiamanti e suonerie
    (è di questo tipo il cavo originale dau-9 della Nokia Data Suite).
  • MBUS: Consente di modificare il logo d'avvio e alcune opzioni per utenti esperti
    (es. NetMonitor)
  • FBUS/MBUS: È una soluzione integrata che comprende le funzioni delle due precedenti.
Qui di seguito Ikona ti spiega come realizzare il cavo duale fbus/mbus.

Schema realizzativo per cavo fbus/mbus

I 12 componenti necessari per la costruzione dell'interfaccia tra PC e cellulare Nokia

Simbolo

Pz

Componente

Equivalente* Soluzione d'emergenza**
1 MAX232 (^gratis^) Sostituto di un'altra casa produttrice MAX3232, richiede una modifica al pin 10, capacitori più piccoli e un diodo zener. V+ non deve essere superiore a 7 Volt.
  1 Zoccolo per integrato a 16 pin
Da 3 1N5819 Qualsiasi diodo schottky 1N4148
Db 1 Diodo zener 4.7V 400mW Qualsiasi diodo zener da 4,7 Volt che supporti potenza maggiore Circuito regolatore lineare basato su 78L05
C 3 1µF 16V Qualsiasi capacitore da 1µF che supporti un voltaggio superiore
Ra 1 470 kohm
Rb 1 47 ohm
Rc 1 1 kohm
Q 1 BF245 BF244 (disposizione dei pin differente) BS170 (MOSFET)
JA 1 DB9 femmina
JB 1 Connettore per il telefonino
    Millefori da 13 x 10 fori


Note: I componenti sostitutivi contrassegnati da "Equivalente*" possono essere usati nel circuito senza alcun problema. Quelli segnati con "Soluzione di emergenza**" non sono consigliabili e possono richiedere altre modifiche al circuito. Queste modifiche possono alterare il funzionamento del circuito, e tali circuiti non sono testati. Cerca di evitare questi componenti.

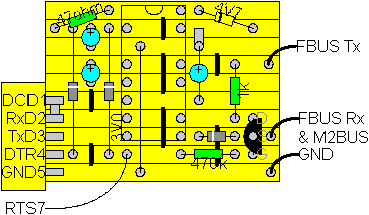

layout del circuitoIl circuito è così semplice che non c'è bisogno di un circuito stampato. Il connettore femmina DB-9 è saldato direttamente sul lato del circuito. Il pin 7 (RTS) è collegato al circuito separatamente. Ricorda di corto-circuitare i pin 1 e 2 del circuito come in figura.

I capacitori devono essere compatibili con le specifiche Maxim, e si possono usare quelli da 1 µF 35 V al tantalio per le dimensioni ridotte. Il voltaggio di 16 Volt è sufficiente. I tre D1, D2, e D4 nel circuito sono diodi schottky per evitare cadute di tensione non necessarie.

Usa uno zoccolo per integrato per il MAX232. I pins 1, 3, 11, e 14 dello zoccolo per integrato devono essere eliminati.

L'interfaccia qui descritta funziona con ogni telefono Nokia che supporti il bus richiesto.

Connettore per 51xx/61xx:
Il connettore per il Nokia 51xx/61xx non si trova in commercio. Si può utilizzare quello dell'auricolare o di qualsiasi altro accessorio, assicurandosi solo che ci siano tutti i piedini e che non sia pressofuso, ovvero che sia possibile aprirlo.
Connettore della serie 51xx/61xx

Connettore per 3210:
(NB:Il cavo è stato testato col 3210 e funziona perfettamente)
Per il Nokia 3210 non esiste un vero e prorio connettore; piuttosto bisogna collegare i fili direttamente sui pin presenti internamente al telefono.
Ecco la disposizione dei pin dall'alto in basso, guardando il telefono da dietro:
Disposizione dei pin del 3210
  • BTEMP
  • FBUSTX
  • GND
  • MBUS
  • FBUSRX
  • VCC

I più ingegnosi possono realizzare un connettore ad incastro utilizzando materiale di fortuna: ad esempio un connettore a 4 pin di quelli per le autoradio, utilizzando come molle quelle dei cilindretti delle serrature. Se hai una soluzione alternativa puoi suggerirla ad Ikona

Testing del circuito

Una volta costruito e ispezionato il circuito (attenzione alla polarità dei capacitori), testa il circuito. Non collegarlo ancora al telefonino.

Testing dell'alimentazione

  1. Collega l'interfaccia al computer. Non inserire ancora il MAX232 nello zoccolo.
  2. Apri HyperTerminal (o un programma di terminale equivalente), seleziona la porta COM cui è collegato il cavo e deseleziona il controllo di flusso (flow control=none). Digita qualche carattere a caso sulla tastiera.
  3. Misura la tensione tra i pin 15(-) e 2(+) dello zoccolo per integrato. Dovrebbe essere superiore a +5 Volt.
  4. Misura la tensione tra i pin 15(-) e 16(+) dello zoccolo per integrato. Dovrebbe essere circa 4.7 Volt.
  5. Scegli Chiamata - Disconnetti dal menu. La tensione dovrebbe azzerarsi, ma non con tutti i computer.
  6. Inserisci il MAX232 (attento all'orientamento). Digita ancora caratteri sul terminale. Misura la tensione dei pin 2 (maggiore di +5 V) e 6 (circa lo stesso, ma negativa) del chip. Usa il pin 15 come riferimento.

Se ottieni risultati comparabili da queste misurazioni, probabilmetne il circuito di alimentazione sta funzionando bene. Procedi con il loop-back test.

Loop-back test

  1. Apri HyperTerminal (o un programma di terminale equivalente) seleziona la porta COM adeguata e deseleziona il controllo di flusso (flow control=none).
  2. Scegli Chiamata - Disconntti dal menu. (Se non è già disconnesso)
  3. Ora, se digiti alcuni caratteri a caso, dovrebbero apparire nella finestra del terminale.
    (Il circuito converte i dati della RS232 in segnali di 3volt e viceversa.)
Se non ottieni buoni risultati dalle misurazioni, analizza attentamente il circuito e ripeti i test.

ATTENZIONE:

Queste informazioni sono rivolte a persone con un'adeguata conoscenza dell'elettronica.
Non tentare di costruire il cavo se non ti è ben chiaro il funzionamento del circuito.
Un cavo costruito male può danneggiare permanentemente il cellulare.

Ikona non è responsabile per eventuali danni subiti dal telefonino.
Per la versione in inglese collegarsi al sito a http://www.iki.fi/pat/nokia/cables/
MAX232
IKONA © 1999 Paolo Federico e Ciro Milite
